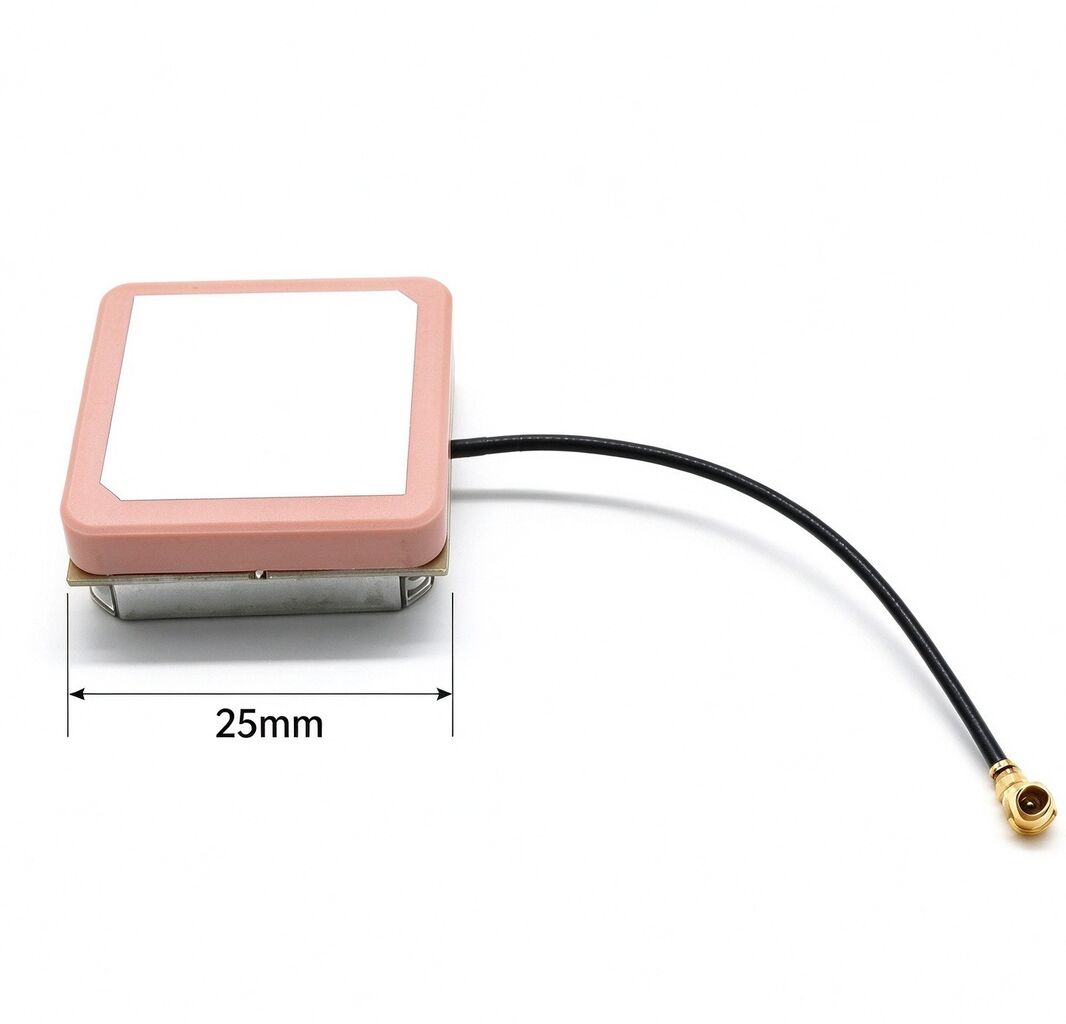

Antena Patch GPS Compacta de 25x25x4mm com Conector IPEX

Vantagens do produto

Design De Patch De Cerâmica Compacta

O elemento cerâmico da antena 25 × 25 × 4mm é apropriado para projetos eletrônicos espaço-limitados. Sua estrutura compacta dá aos fabricantes do equipamento a flexibilidade ao planear a colocação da antena dentro dos dispositivos de posicionamento e dos sistemas encaixados.

LNA integrado para recepção do sinal GPS

O amplificador de baixo ruído embutido fornece ganho de 28 ± 2 dB com uma figura de ruído abaixo de 1,5 dB. Combinado com a polarização RHCP, esta configuração é projetada para recepção de sinal GPS L1 em sistemas receptores compatíveis. O ganho da antena e o ganho do LNA são especificados separadamente para esclarecer os parâmetros reais do desempenho.

Opções flexíveis do cabo e do conector

A antena suporta configurações de cabo RF1.13 e conector IPEX, com opções alternativas disponíveis para discussão. A faixa operacional de 2,2-5 V DC e as dimensões compactas permitem que os engenheiros avaliem o produto em relação a diferentes interfaces e requisitos de instalação.

Principais aplicações

• GPS navegação e posicionamento equipamentos
• Rastreamento do veículo e dispositivos telemáticos
• Sistemas receptores GPS incorporados
• Terminais posicionando portáteis
• Electrónica industrial com GPS

A adequação da aplicação depende do módulo receptor, da colocação da antena, da fonte de alimentação e do projeto geral do sistema.

Perguntas Frequentes

Q1: Esta é uma antena GPS ativa ou passiva?

Esta é uma antena GPS ativa com um amplificador embutido de baixo ruído. O LNA requer uma fonte de alimentação 2.2-5 V DC.

Q2: Qual a frequência que esta antena suporta?

A frequência central especificada é 1575.42 ± 3 MHz, correspondendo à faixa de frequência GPS L1. A compatibilidade com o receptor alvo deve ser confirmada antes do pedido.

Q3: O comprimento do cabo e o conector podem ser personalizados?

A antena suporta o cabo RF1.13 e as opções do conector IPEX. Forneça por favor seu comprimento exigido do cabo e tipo do conector para a confirmação.

Q4: O que deve ser considerado ao integrar esta antena em um dispositivo?

Os engenheiros devem verificar o espaço de instalação disponível, a orientação da antena, os requisitos do plano terrestre, a compatibilidade do receptor e a fonte de alimentação CC do LNA.

Q5: É esta antena apropriada para o equipamento industrial?

A variação especificada da temperatura de funcionamento é-40 °C a 85 °C, e o produto é RoHS complacente. A adequação final depende do projeto do equipamento e dos requisitos ambientais da aplicação.
