Antena GPS Cerâmica Compacta com Conector IPEX para Dispositivos IoT
Informações do produto
Principais especificações/Recursos especiais
Esta antena cerâmica GPS ativa integra um elemento de antena cerâmica compacta com um amplificador de baixo ruído embutido (LNA), fornecendo uma solução prática para a recepção de sinal GPS em dispositivos eletrônicos embarcados. Projetado para a faixa de frequência 1575.42 MHz, combina uma pegada pequena da antena com a amplificação do sinal para apoiar a integração no equipamento espaço-limitado.

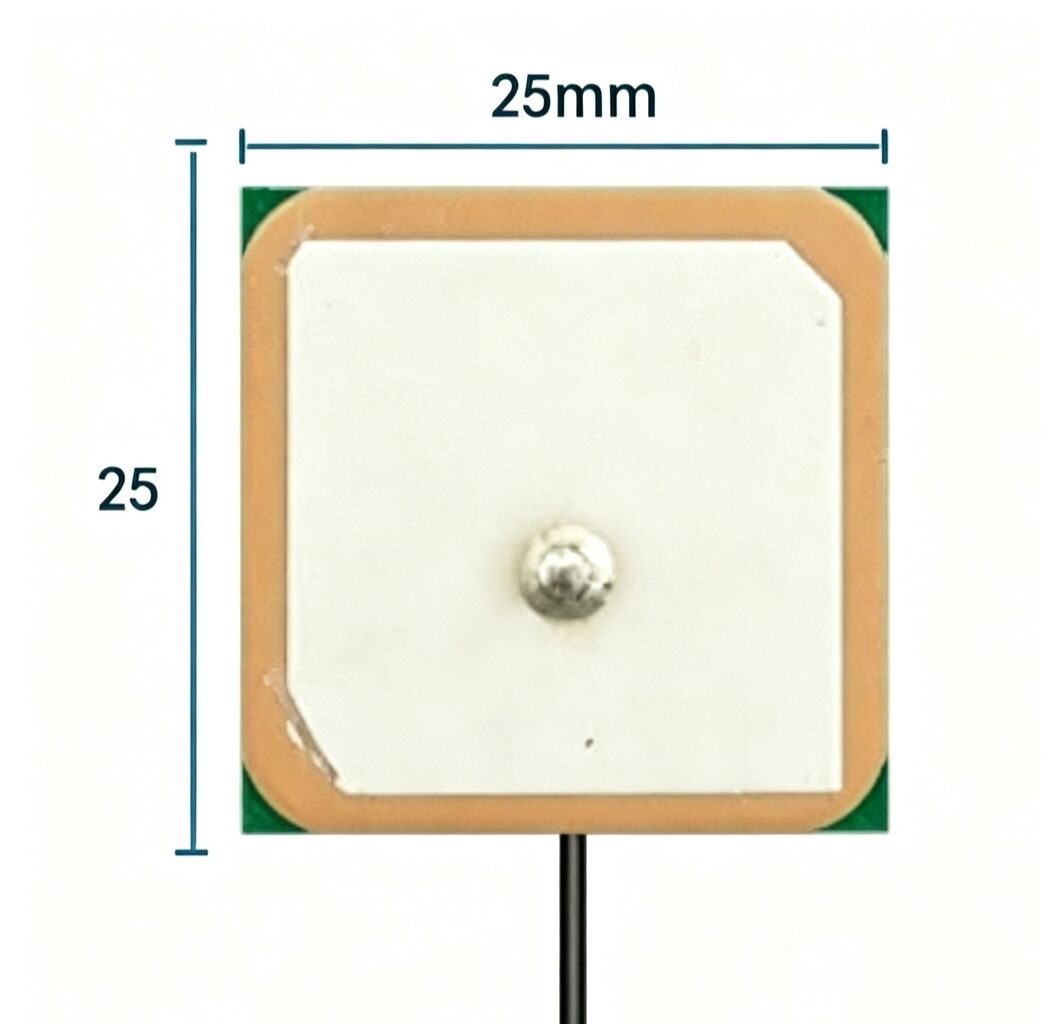

A antena possui uma dimensão total de antena de 25 × 25mm, um conector IPEX e um cabo coaxial curto para instalação interna flexível. Com um baixo nível de ruído de até 2 dB e um ganho de LNA de pelo menos 28 dB, é adequado para aplicações de posicionamento, navegação e rastreamento que exigem uma solução compacta de antena GPS ativa.
O comprimento do cabo, o modelo do cabo e as opções do conector podem ser personalizados de acordo com exigências do projeto, fazendo o apropriado para o desenvolvimento de produtos do OEM e do ODM.
| Item | Especificação |
|---|---|
| Tipo de antena | Antena de cerâmica GPS ativa |
| Faixa de frequência | 1575,42 ± 3 MHz |
| Impedância da antena | 50 Ω |
| Polarização | Circular |
| Relação axial | ≤ 5 dB |
| Cobertura horizontal | 360 ° |
| Antena Saída VSWR | ≤ 1.5 |
| Ganho Máximo Antena | 4 dBi |
| 10 dB Largura | ± 5 MHz |
| Ganho LNA | DB ≥ 28 |
| Figura do ruído do LNA | ≤ 2 dB |
| Saída LNA VSWR | ≤ 2.0 |
| Planicidade em banda | ± 1,0 dB |
| Saída P1dB Compressão | ≥ − 10 dBm |
| Rejeição fora de banda | > 35 dBc no offset 100 MHz |
| Tensão de trabalho | 3-5 V |
| Corrente de trabalho | ≤ 20 mA |
| Dimensão geral antena | 25 × 25 × 6,5 milímetros |

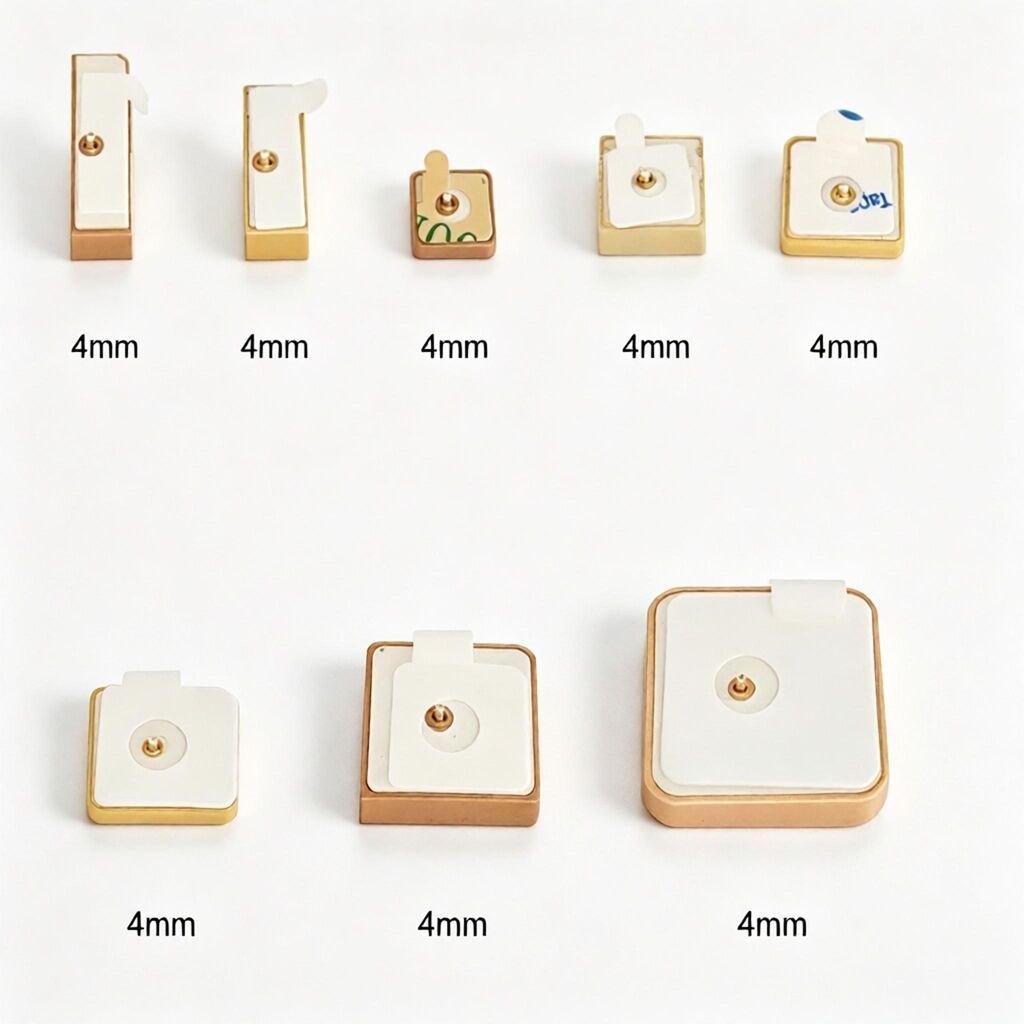

| Dimensão do elemento cerâmico | 25 × 25 × 4mm |
| Modelo do cabo | RG113 ou personalizado |
| Comprimento do cabo | 85 ± 5mm ou personalizado |

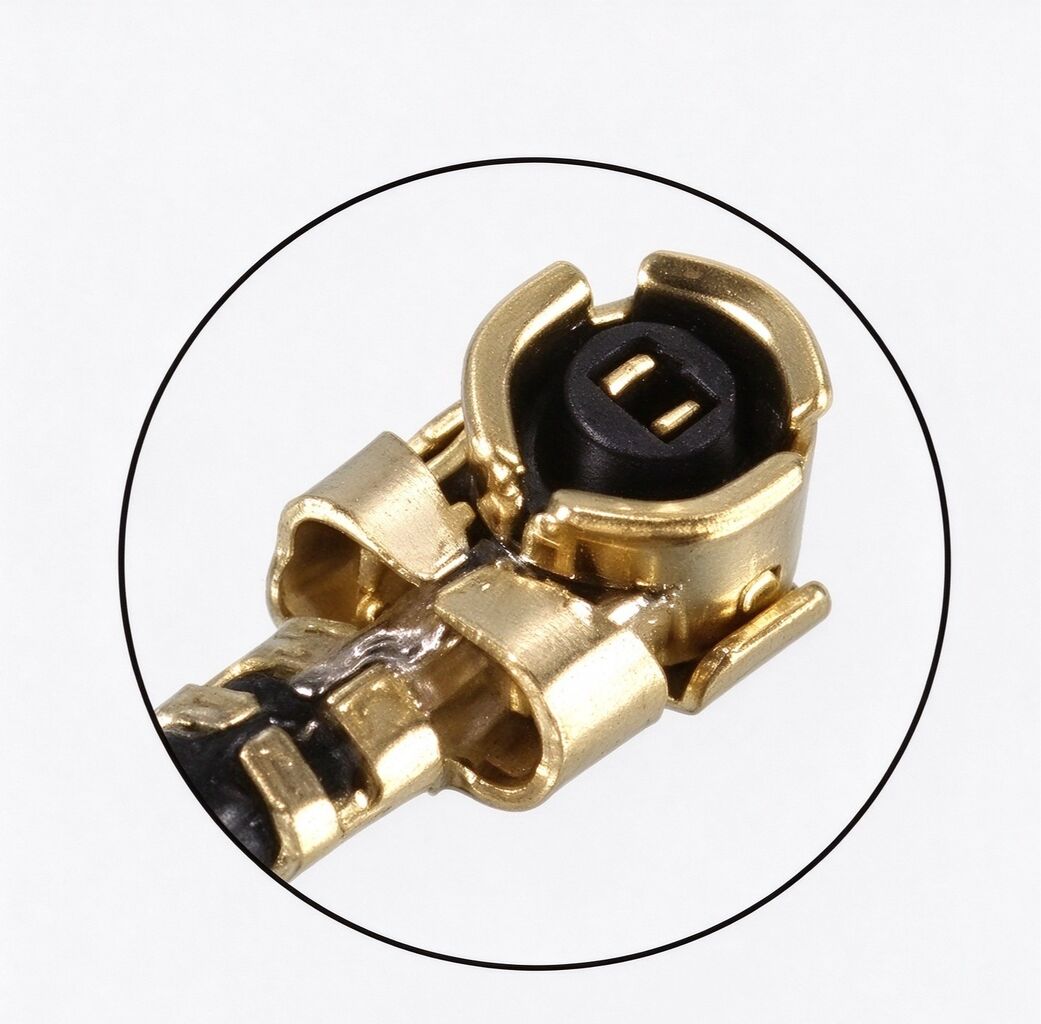

| Conector | IPEX ou personalizado |
| Temperatura de funcionamento | − 40 °C a 65 °C |
| Temperatura de armazenamento | − 50 °C a 85 °C |
| Umidade | 40 a 95% |
Vantagens do produto
Antena Integrada e Design LNA

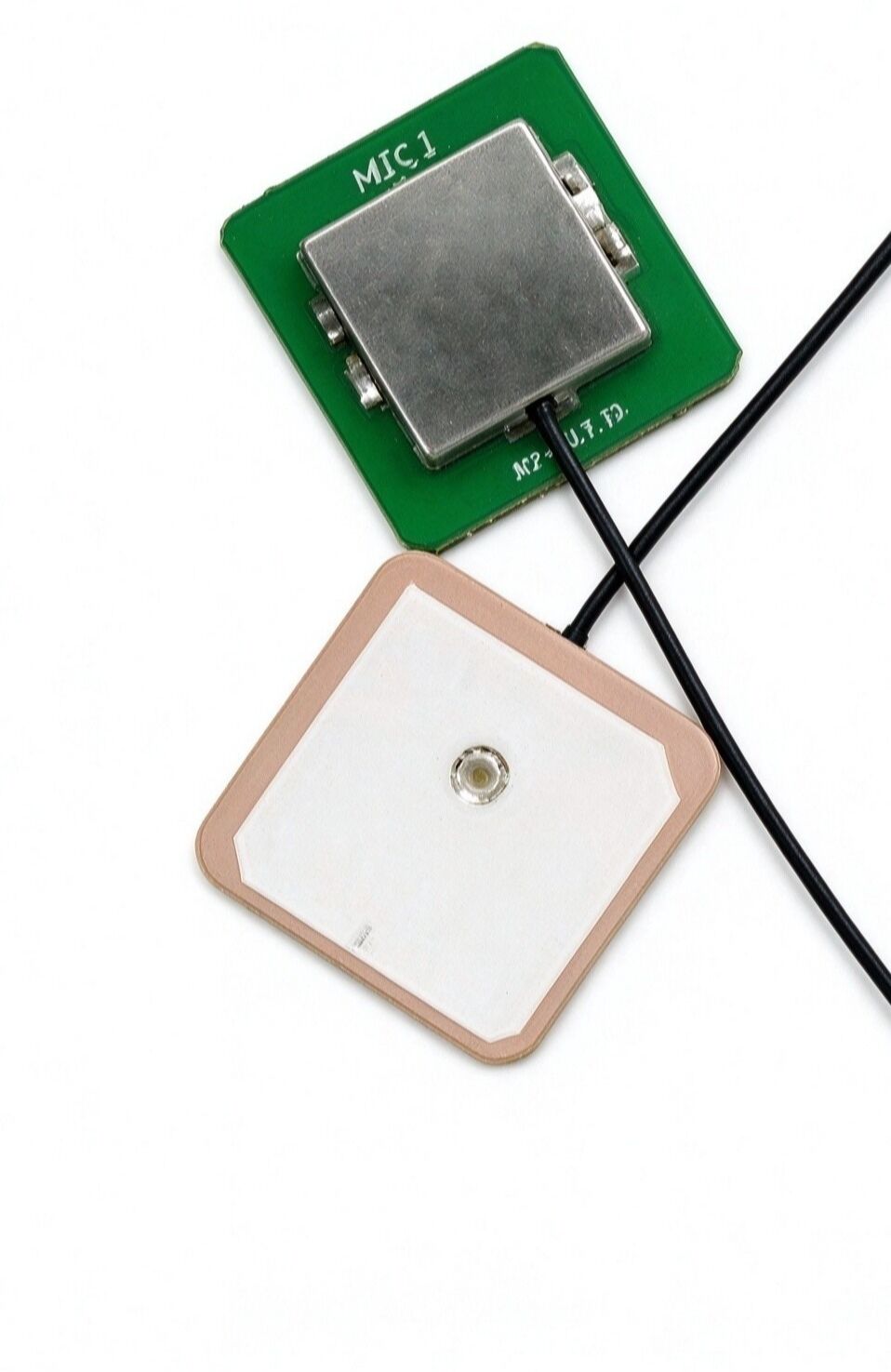

O elemento cerâmico da antena e o amplificador do baixo ruído são integrados em um conjunto compacto. Este projeto simplifica a integração interna da antena e fornece a amplificação do sinal para aplicações da recepção do GPS.
Estrutura compacta para instalação embutida
Com uma dimensão total de 25 × 25 × 6,5mm e um elemento cerâmico medindo 25 × 25 × 4mm, a antena é adequada para produtos eletrônicos com espaço de instalação interno limitado. O cabo coaxial curto e o conector IPEX suportam conexão conveniente a equipamentos compatíveis.
Personalização flexível do OEM e do ODM

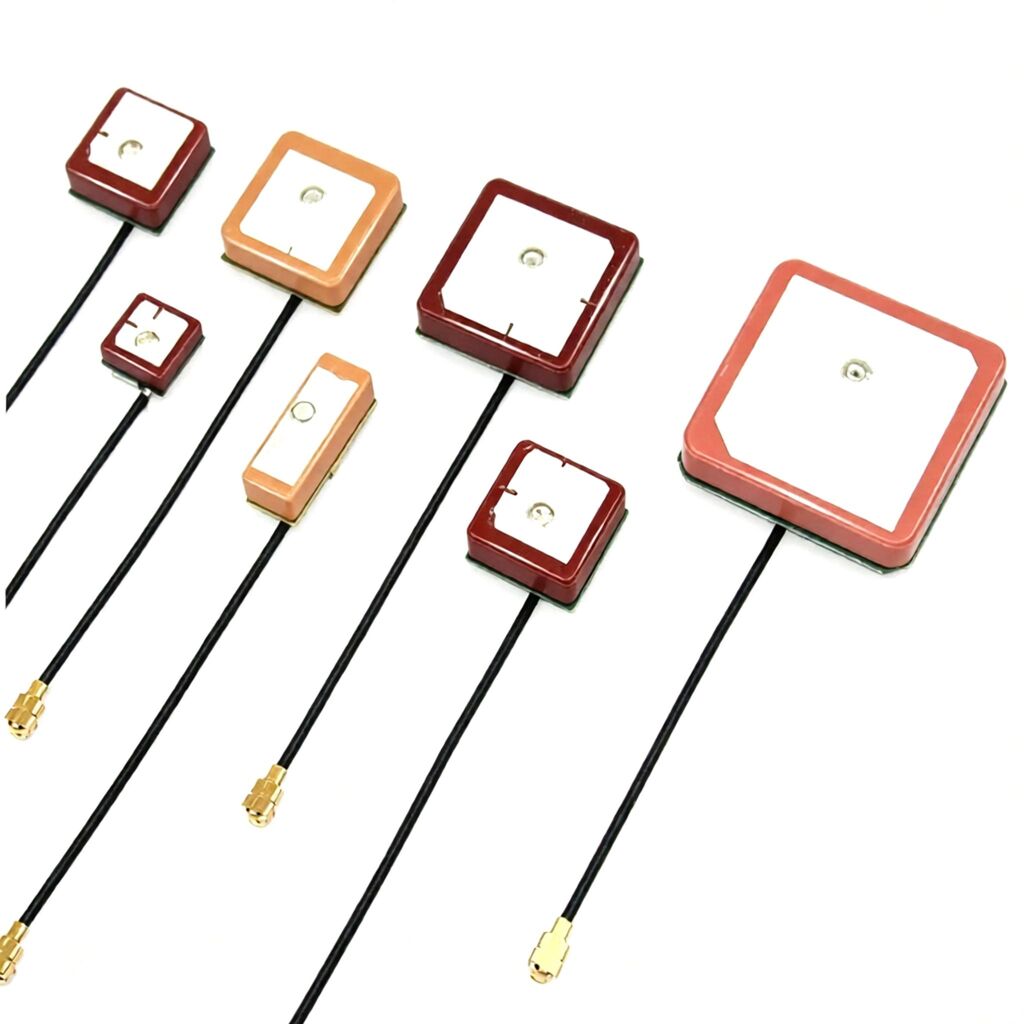

O comprimento do cabo, o tipo do cabo e a configuração do conector podem ser personalizados para cumprir disposições diferentes do dispositivo e exigências da integração. Essa flexibilidade suporta fabricantes desenvolvendo produtos eletrônicos habilitados para GPS para diferentes aplicações.
Principais aplicações
- Navegação GPS: Recepção GPS interna para equipamento de navegação compacto.
- Vehicle Tracking Systems: Integração em terminais GPS compatíveis.
- IoT Positioning Devices: Recepção GPS para dispositivos conectados que exigem informações sobre localização.
- Equipamento Eletrônico Portátil: Antenas integradas para produtos de posicionamento compactos.
- GPS Monitoring Terminals: Integração em monitoramento compatível e equipamentos baseados em localização.
- Dispositivos eletrônicos do OEM: conjuntos personalizados da antena para o desenvolvimento GPS-permitido do produto.
FAQ
Q1: Esta é uma antena GPS ativa?
-Sim. A antena integra um amplificador de baixo ruído (LNA) com um elemento cerâmico de antena GPS e requer uma alimentação de 3-5 V DC.
Q2: O comprimento do cabo e o conector podem ser personalizados?
-Sim. O comprimento padrão do cabo é 85 ± 5mm. O comprimento do cabo, o modelo do cabo e as opções do conector podem ser personalizados de acordo com seu projeto do dispositivo.
Q3: O que deve ser considerado ao integrar esta antena em um dispositivo?
O dispositivo host deve fornecer uma fonte de alimentação 3-5 V compatível e uma conexão RF correspondente. A posição da antena e os materiais circundantes também devem ser considerados durante a integração.
Q4: Pode você proporcionar serviços do OEM ou do ODM?
-Sim. As configurações personalizadas do cabo e as opções do conector podem ser discutidas de acordo com as necessidades do projeto e da produção.
Q5: Que aplicações é esta antena projetada para?
Ele é projetado para recepção GPS em dispositivos eletrônicos compatíveis de navegação, rastreamento, posicionamento e IoT.
Apoiamos soluções de antenas personalizadas para dispositivos eletrônicos habilitados para GPS. As opções disponíveis incluem o comprimento do cabo, o modelo do cabo coaxial e o tipo do conector. Nossa equipe pode trabalhar com clientes para avaliar dimensões da antena, exigências da conexão e condições da instalação para projetos diferentes do produto.
OEM & ODM Apoio
As exigências do OEM e do ODM são bem-vindas para a avaliação do projeto, o desenvolvimento da amostra e a produção maioria.
